7MHz QRP CW トランシーバ・キット TG-40 (Model Num. TG-40221011)

  • 新スプリアス規格準拠
  • 定格出力 1W (ファイナルは高効率 E級アンプ)
  • フルブレークイン
  • ボリュームチューニング方式 DDS VFO
  • 周波数可変範囲 7000kHz~7030kHz
  • 周波数可変ステップ 60Hz
  • ナロークリスタルフィルタ 通過帯域 270Hz
  • ローノイズ設計。クリアで静かな受信音
  • 定格電源電圧DC12V (動作範囲 9V~13V)
  • 消費電流 受信 80mA 送信 250mA (DC12V時)
  • RIT機能
  • オフバンド防止機能
  • 調整は2ヶ所のみ (BFOと局発の周波数調整)
  • オプションの TG-40 用液晶表示キットを使用すると周波数表示が可能。
tg-40_kit        画像をクリックすると拡大します










  税込価格 \17,600      ご購入はこちらから
製作資料を見る: 製作マニュアル    回路図

キットの概要

TGeS LAB では DDS VFO を搭載した 7MHz QRP CW トランシーバ・キット TG-40 (ティージーフォーティー)を開発しました。
手のひらサイズの基板に DDS VFO を搭載、水晶発振器と同等の周波数安定度があり、しかも消費電流は受信時 80mA 送信時 250mA の省エネ設計です。
また、ボリュームによるチューニング方式を採用していますので液晶表示器が不要、組込みケースの小型化が可能です。
(本キットにケースは付属しません)
tg-40_on_palm

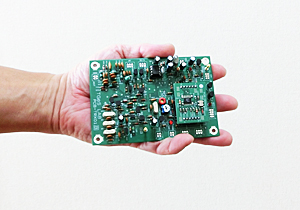

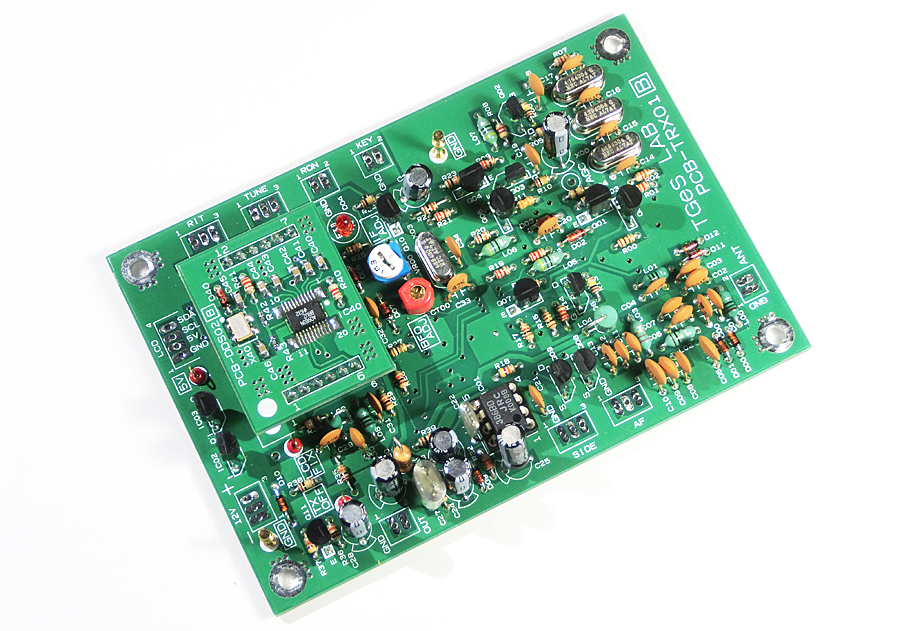

   手のひらサイズの TG-40 の基板









tg-40_small_case
tg-40_small_dase_open

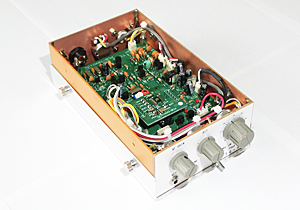

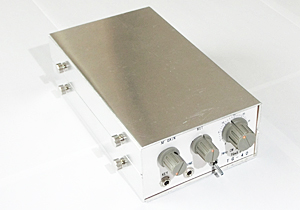

 片面銅張基板で作ったケースに実装した例







(キットにケース・ビニール線は付属しません。また、写真のツマミはキットに付属のものと異なります)
なお、別売りの TG-40 用液晶表示キットを接続すれば、ブルーバックライトの輝きがカッコいい、周波数表示が可能となります。
tg-40_large_case
tg-40_large_case_open

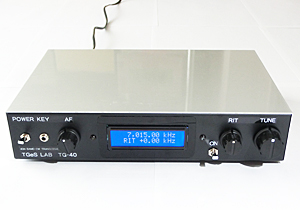

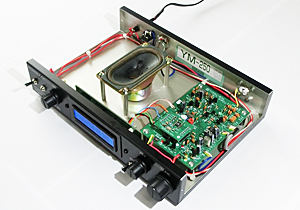

 タカチのアルミケース YM-250 に実装した例






(キットにケース・ビニール線・スピーカは付属しません。また、写真のツマミはキットに付属のものと異なります)
tg-40_lcd




   オプションの TG-40 用液晶表示キット
定格出力は1ワット(DC12V動作時)。動作電源電圧は9V~13Vですので、単4乾電池8本による運用も可能。
tg-40_small_case_turn_over

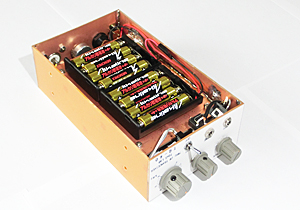

   ケース裏側に単4電池8本を実装した例
    (本キットに電池・電池ケースは付属しません)

QRP 運用で重宝するフルブレークイン機能は、送受信切換時の不快なブチブチ音を出来るだけ低減させるよう設計しています。
また、受信音量とは別にサイドトーン音量を設定出来ますので、快適なフルブレークイン操作がお楽しみ頂けます。

送受信周波数は、7000.10 kHz ~ 7030.00 kHz で、この間をボリュームによりステップ 60Hz でチューニングします。
なお、7000.60 kHz 以下は、オフバンド防止機能により送信禁止状態となりますので、液晶表示キットを接続していなくてもオフバンドの心配はありません。
(送信禁止状態ではサイドトーンの音程が 100Hz のブーブー音になり、送信出力はゼロとなります)

受信 IF 部には通過帯域 270 Hz のナロークリスタルフィルターを搭載し、受信感度 0.22uV (解放端電圧) の高感度でありながら QRM の少ない受信が可能です。
シングルスーパーヘテロダインなので周波数変換で発生するノイズが少なく、メーカー製のオールバンドリグよりもクリアで静かな受信音です。

本キットの調整は、BFO の周波数調整(受信ピッチ) と局発の周波数調整(送受の周波数合わせ) の2ヶ所のみ。
送信部ファイナルには MOS FET 2パラの E 級アンプを採用しており、無調整で効率 70 % 、出力 1W を得ることができます。

tg-40_adjustments

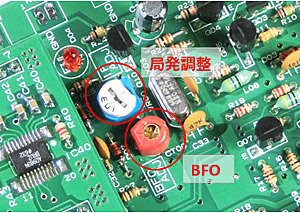

   調整は、2ヶ所のみ

また、本キットは、平成17年12月施行の新スプリアス規格に準拠していますので、JARD または TSS で保証認定を受けることができます。

なお、本キットには、一部にチップ部品 (表面実装部品) を使用しており、全てご自身でのハンダづけが必要です。
ルーペを使用した慎重なハンダづけが必要ですので、ハンダづけに自信の無い方には本キットの製作はお勧めできません。

smd_devices

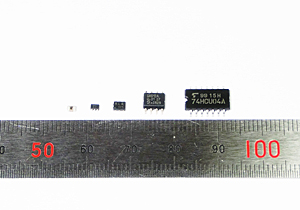

   本キットで使用しているチップ部品

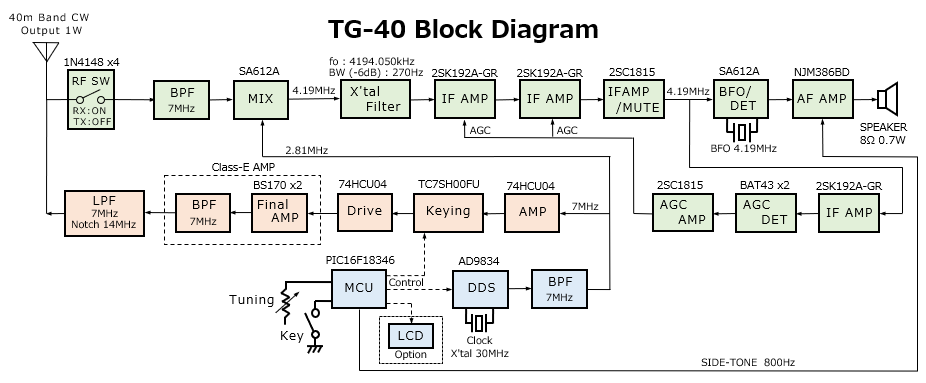

TG-40 回路ブロック図:

block-diagram

仕様:

規格値備考
送受信周波数7000.10 kHz ~ 7030.00 kHz7000.60 kHz 以下はオフバンド防止機能により送信禁止
送信モードCW (A1A)
送信出力0.8W以上  (定格出力 1W)電源DC12V時
不要発射帯域外領域 -40dBc 以下平成17年12月施行 新スプリアス規格準拠
スプリアス領域 -43dBc 以下
受信感度0.22uV (typ.) EMFAF 出力 S/N 10dB 時
周波数可変ステップ60Hz
RIT可変範囲±1.27 kHz
クリスタルフィルター通過帯域幅(-6dB) 270 Hz typ.4.19MHz ラダー型クリスタルフィルター3段
減衰帯域幅(-40dB) 970 Hz typ.
受信ピッチ800 Hz
サイドトーン周波数800 Hz
受信AF出力0.7W以上8Ω負荷、DC12V時
定格電源電圧DC12V
動作電源電圧範囲DC9V ~ 13V
電源消費電流受信 80mA (typ.)、送信 250mA (typ.)DC12V、AFおよびサイドトーン最小、LCD無し

技術解説

MCU と DDS ユニットについて
受信部フロントエンドと送受切換 RF スイッチ
受信部ミキサー
クリスタルフィルター
IF アンプと AGC 特性
BFO / 検波
AF アンプ
送信部ドライブ段
送信部ファイナルアンプ
不要発射(スプリアス)
電源回路
マイコンプログラム
TG-40 開発の経緯
