TG-40 クリスタルフィルター

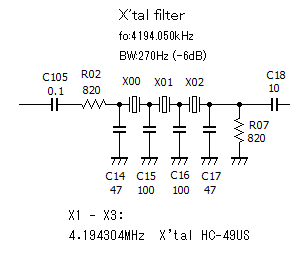

TG-40 の IF アンプ前段のクリスタルフィルターは、 4.194304 MHz の水晶振動子3段で構成したラダー型フィルターです。
tg-40_xtal-filter

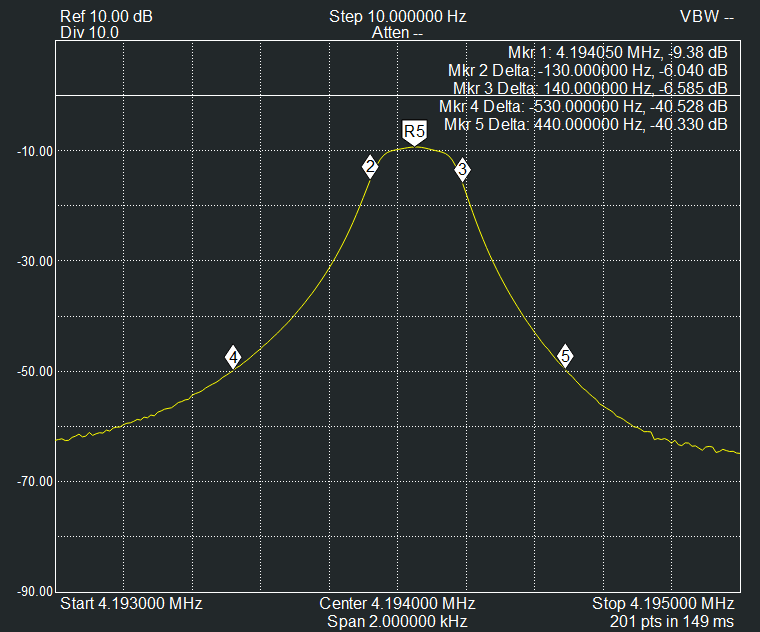

通過帯域幅 (-6dB ) は、270 Hz、減衰帯域幅 (-40 dB ) は 970 Hz、通過損失は、-10 dB です。
通過帯域幅は、ナローですが、フィルターとしては3段なのでスカート部が広がっており、 強力な受信信号の場合、500Hz 以上離調してもわずかに混信します。

xtal_filter_01

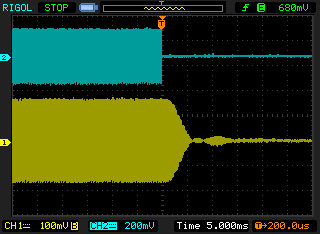

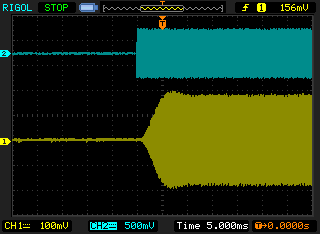

下図は、クリスタルフィルターの通過応答特性です。
信号の頭でのオーバーシュートも少なく、信号エンドも余韻がわずかにありますが、比較的早く収束しており、素直な特性になっています。
input_1vpp input_1vpp_end CH2(青):入力 CH1(黄):フィルター出力
