TG-40 不要発射 (スプリアス測定データ)

TG-40 は、平成１７年１２月施行の新スプリアス規格に準拠して設計していますので、JARD または TSS で保証認定を受けることができます。
   スプリアス測定データ
スプリアス領域 (規格値 = 50uW (-13dBm))

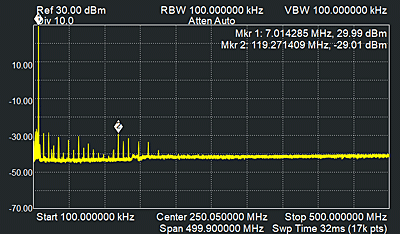

spurious 100kHz ～ 500MHz  RBW100kHz

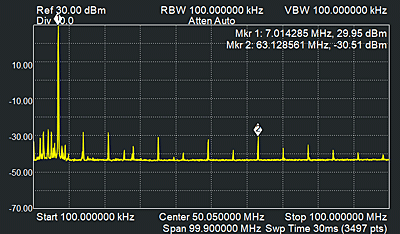

spurious 100kHz ～ 100MHz  RBW100kHz

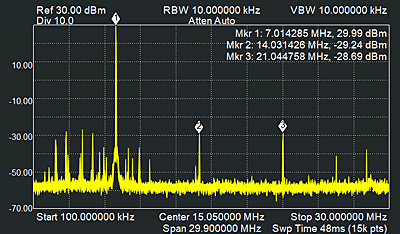

spurious 100kHz ～ 30MHz  RBW10kHz



帯域外領域 (±10kHz)とスプリアス領域の境界付近測定 (規格値 = -10dBm - 10Log(10kHz/300Hz) = -25.2dBm)

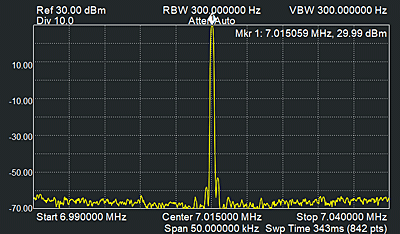

spurious 7015kHz ± 25kHz  RBW300Hz


帯域外領域 (規格値 = 100uW (-10dBm))

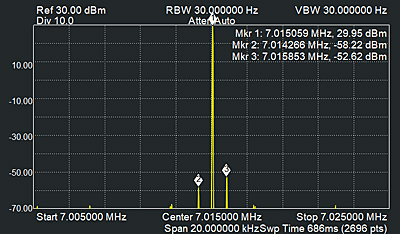

spurious 7015kHz ± 10kHz  RBW30Hz


スプリアス規格では、30MHz 以下の測定の場合、参照帯域幅 (RBW) は 10kHz と規定されています。
RBW を 10kHz より狭くした場合は、下記の補正が必要です。(厳しい方向になります)

補正した規格値 = 元の規格値 - 10Log(10kHz / 観測で使用した RBW [Hz] )

ただし、観測されたスペクトルが観測に使用した RBW よりも狭帯域であれば (上図 7015kHz±10kHzの場合など)、補正は不要です。



   新スプリアス規格の規格値
参考までに平成１７年１２月施行の新スプリアス規格の規格値を示します。

30MHz 以下の周波数を使用するアマチュア局、CW (A1A) の場合
規格値参照帯域幅 (RBW)備考
帯域外領域(±10kHz)1W 以下 100uW規定無しスペクトル毎の先頭電力の平均値を測定値とする
1W を超えるもの -40dBc
スプリアス領域(±10kHz の外側)5W 以下 50uW10kHz (150Hz～30MHz) 100kHz (30MHz～1GHz)
5W を超えるもの -50dBc

＊ 帯域外領域での RBW に規定が無いことから、この領域での位相雑音は実質的に不問となる。

    位相雑音：キャリアの両側に出来るすそ野 (スカート部) のこと。RBW を狭くしてゆくと、すそ野のレベルがどんどん低くなっていく。
