TG-40　MCU と DDS UNIT について

本キットは、ANALOG DEVICES 社の DDS IC AD9834 を 16kワードROM 20pin の PIC マイコン PIC16F18346で制御しています。

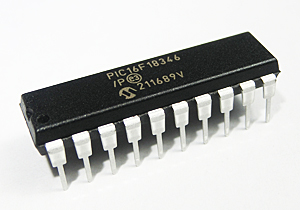

pic16f18346








   PIC16F18346
AD9834 は表面実装部品ですが、ハンダづけ済み実装ユニットとしてキットに添付されています。

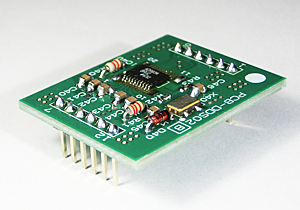

dds-unit








   DDSユニット
MCU (Micro Contloller Unit つまり PICマイコンのこと) に使用している PIC16F18346 は クロック 32MHz まで動作するデバイスですが、TG-40 では消費電流を抑えるため内蔵シリコン発振器によりクロック 8MHz で動作させています。

DDS ユニットの AD9834 にはマスタークロック(MCLK)として 30MHz を与えており、MCU からの指令により受信時 2.81MHz 送信時 7MHz を出力します。

受信時、DDS ユニットからの 2.81 MHz の出力は、ミキサーIC SA612A に Lo 信号として入力され、受信信号 7MHz が IF 信号 4.19MHz に変換されます。

送信時、DDS ユニットからの 7MHz は、ゲートドライブ IC 74HCU04 に入力されて矩形波となり、ファイナルの MOS FET BS170 のゲートをドライブします。
